| MOQ: | แผง 1 |
| ราคา: | สามารถต่อรองได้ |
| Payment Terms: | ที/ที |

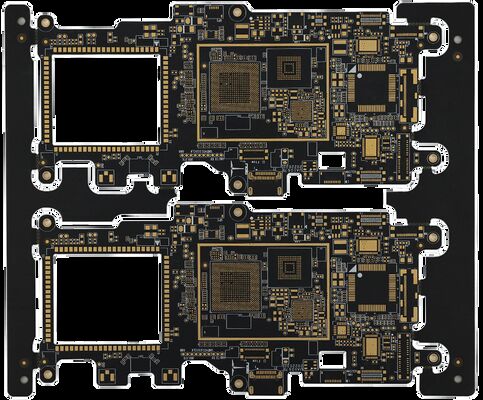

| ประเภทสินค้า | แผงวงจรพิมพ์ HDI 8 ชั้น |
| วัสดุ | FR4 High TG 1.6 มม. |
| ความหนาทองแดง | 1/H/H/H/H/H/H/1 ออนซ์ |
| การเคลือบผิว | EING |
| เทคโนโลยี | รูบอดและปลั๊กเรซิน |
| Soldermask | สีดำ |
| ความกว้าง/ช่องว่างของเส้น | 0.1 มม. |
Microvias และ stacked microvias สามารถออกแบบได้ในแผงวงจร High Density Interconnect หรือที่เรียกว่า HDI PCBs เพื่อเปิดใช้งานการเชื่อมต่อที่ซับซ้อนในการออกแบบขั้นสูง
Microvias, stacked microvias และการออกแบบ via-in-pad ช่วยให้ย่อขนาดเพื่อการทำงานที่สูงขึ้นในพื้นที่น้อยลง และสามารถรองรับชิปที่มีจำนวนพินสูง เช่น ชิปที่ใช้ในโทรศัพท์มือถือและแท็บเล็ต Microvias จะช่วยลดจำนวนชั้นในการออกแบบแผงวงจรพิมพ์ ในขณะเดียวกันก็ช่วยให้มีความหนาแน่นในการกำหนดเส้นทางที่สูงขึ้น และขจัดความจำเป็นในการใช้ through vias
ความต้องการที่เพิ่มขึ้นของผู้บริโภคสำหรับฟังก์ชันการทำงานที่มากขึ้นในอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดและพกพาได้ ซึ่งรวมถึง PDAs โทรศัพท์มือถือ และผลิตภัณฑ์ AI กำลังผลักดันให้อุตสาหกรรมมุ่งสู่ขนาดคุณสมบัติที่เล็กลง รูปทรงเรขาคณิตของกระบวนการที่ละเอียดกว่า และแผงวงจรพิมพ์ที่กะทัดรัดมากขึ้น สำหรับวิศวกรที่ตอบสนองความต้องการที่เปลี่ยนแปลงเหล่านี้ การนำเทคโนโลยี high-density interconnect (HDI) มาใช้จึงเป็นสิ่งจำเป็น
เทคโนโลยี HDI PCB ช่วยให้สามารถผลิตแผงวงจรที่มีรูทะลุ รูบอด หรือ vias ฝังโดยไม่ต้องพึ่งพาการเจาะแบบกลไกแบบเดิม เพื่อให้ประสบความสำเร็จในการใช้งาน HDI ผู้ใช้ต้องไม่เพียงแต่ประเมินและนำเทคโนโลยีรุ่นต่อไปนี้ไปใช้เท่านั้น แต่ยังต้องเข้าใจข้อจำกัดในด้านต่างๆ เช่น การออกแบบการวางซ้อนชั้น การก่อตัวของ vias และ microvia ขนาดคุณสมบัติที่ทำได้ และความแตกต่างที่สำคัญระหว่างเทคโนโลยี HDI และเทคโนโลยีแผงวงจรพิมพ์แบบเดิม
