HDI PCB
Created with Pixso.

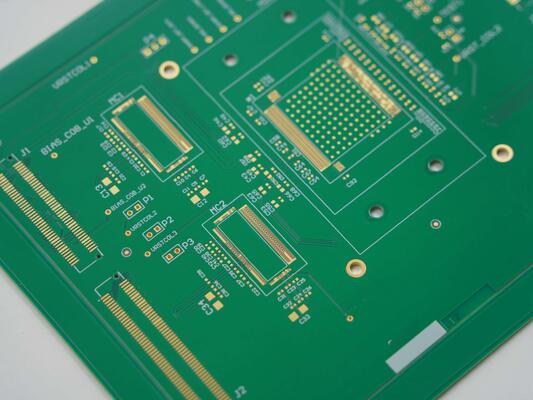

HDI PCB ที่มีระยะเส้นขั้นต่ํา 0.075 มม เหมาะสําหรับการออกแบบวงจรที่ซับซ้อน

HDI PCB ที่มีระยะเส้นขั้นต่ํา 0.075 มม เหมาะสําหรับการออกแบบวงจรที่ซับซ้อน

ขั้นต่ำ: แผง 1
ราคา: สามารถต่อรองได้
เงื่อนไขการชำระเงิน: ที/ที
ข้อมูลรายละเอียด
Place of Origin:
China
ได้รับการรับรอง:
ISO9001,ISO13485
ประเภทสินค้า:
PCB HDI 12 ชั้น
วัสดุฐาน:
FR4/ROGERS/อะลูมิเนียม/TG สูง/ Tg กลาง
ความหนาของ Cu:
1oz
ประเภทบริการ:
PCB Prototype/ Mass Production
พื้นที่บรรทัดขั้นต่ำ:
0.075 มม.
การควบคุมความต้านทาน:
± 10%
หน้ากากบัดกรี:
หน้ากากบัดกรีสีเขียว
พื้นผิวเสร็จสิ้น:
อิ้ง
รายละเอียดการบรรจุ:
แพ็คเกจสูญญากาศ
เน้น:

HDI PCB กับช่องเส้น 0

,

075 มิลลิเมตร

,

HDI PCB สําหรับวงจรที่ซับซ้อน

รายละเอียดสินค้า

คำอธิบายผลิตภัณฑ์:

ประเภทสินค้า 12 layer HDI PCB
วัสดุ FR4 high TG 1.6mm
ความหนาทองแดง 1OZ
การเคลือบผิว EING
อิมพีแดนซ์ +/-10%
Soldermask Soldermask สีเขียว
เทคโนโลยี Via holes และ blind hole, resin plugging

การใช้งาน:

แผงวงจรพิมพ์ High Density Interconnect (HDI) เป็นโซลูชันล้ำสมัยที่มาจากประเทศจีน ออกแบบมาเพื่อตอบสนองความต้องการที่สูงของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ แผงวงจรพิมพ์ HDI นี้เหมาะอย่างยิ่งสำหรับการใช้งานที่จำเป็นต้องประหยัดพื้นที่และมีประสิทธิภาพสูง การควบคุมอิมพีแดนซ์ที่แม่นยำของ ±10% ช่วยให้มั่นใจได้ถึงความสมบูรณ์ของสัญญาณและประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้ ทำให้เหมาะสำหรับวงจรอิเล็กทรอนิกส์ความถี่สูงและความเร็วสูง


ด้วยการออกแบบขั้นสูงและความสามารถในการผลิต แผงวงจรพิมพ์ high density interconnect จึงถูกนำไปใช้อย่างแพร่หลายในโอกาสและสถานการณ์ต่างๆ ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เหมาะอย่างยิ่งสำหรับสมาร์ทโฟน แท็บเล็ต อุปกรณ์สวมใส่ และแล็ปท็อป ซึ่งความกะทัดรัดและประสิทธิภาพเป็นสิ่งสำคัญ แผงวงจรพิมพ์ HDI รองรับการออกแบบวงจรที่ซับซ้อนซึ่งจำเป็นสำหรับอุปกรณ์ไฮเทคเหล่านี้ ช่วยเพิ่มความเร็ว ประสิทธิภาพ และประสบการณ์การใช้งานโดยรวม

ในภาคอุตสาหกรรมและยานยนต์ แผงวงจรพิมพ์ high density interconnect มีบทบาทสำคัญในระบบควบคุม โมดูลการสื่อสาร และอินเทอร์เฟซเซ็นเซอร์ การควบคุมอิมพีแดนซ์ที่แข็งแกร่งและระยะห่างของสายที่ละเอียดช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ภายใต้สภาวะที่รุนแรงและสภาพแวดล้อมสัญญาณที่ซับซ้อน นอกจากนี้ บริการต้นแบบ HDI PCB และการผลิตจำนวนมากยังตอบสนองทั้งระยะการวิจัยและพัฒนา รวมถึงการผลิตเต็มรูปแบบ ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับบริษัทที่ต้องการนวัตกรรมอย่างรวดเร็วและคุณภาพที่สม่ำเสมอ

อุปกรณ์ทางการแพทย์ยังได้รับประโยชน์อย่างมากจากแผงวงจรพิมพ์ HDI ซึ่งความแม่นยำและการย่อขนาดเป็นสิ่งสำคัญ การใช้งานเช่นอุปกรณ์วินิจฉัย ระบบตรวจสอบ และอุปกรณ์ฝังใช้แผงวงจรพิมพ์ high density interconnect เพื่อนำเสนอโซลูชันขนาดกะทัดรัดและมีประสิทธิภาพสูงที่ตรงตามมาตรฐานอุตสาหกรรมที่เข้มงวด

โดยรวมแล้ว ผลิตภัณฑ์ HDI PCB จากประเทศจีน พร้อมด้วยคุณสมบัติพิเศษและตัวเลือกบริการที่หลากหลาย ให้บริการแก่หลากหลายอุตสาหกรรมและการใช้งาน ไม่ว่าจะสำหรับการสร้างต้นแบบเบื้องต้นหรือการผลิตจำนวนมาก แผงวงจรพิมพ์ high density interconnect นี้ช่วยให้มั่นใจได้ถึงประสิทธิภาพทางไฟฟ้าที่เพิ่มขึ้น การออกแบบที่กะทัดรัด และคุณภาพการผลิตที่เชื่อถือได้ในภูมิทัศน์ทางเทคโนโลยีที่หลากหลาย


การสนับสนุนและบริการ:

ผลิตภัณฑ์ HDI PCB ของเราได้รับการสนับสนุนจากทีมงานด้านเทคนิคโดยเฉพาะซึ่งมุ่งมั่นที่จะรับประกันประสิทธิภาพและความน่าเชื่อถือสูงสุด เรามีบริการที่ครอบคลุม รวมถึงการให้คำปรึกษาด้านการออกแบบ การสนับสนุนกระบวนการผลิต และการประกันคุณภาพ เพื่อตอบสนองความต้องการเฉพาะของคุณ

การสนับสนุนด้านเทคนิคประกอบด้วยความช่วยเหลือในการปรับปรุงเลย์เอาต์ การเลือกวัสดุ และการแก้ไขปัญหา เพื่อช่วยให้คุณได้รับผลลัพธ์ที่ดีที่สุดในการใช้งาน high-density interconnect ผู้เชี่ยวชาญของเราพร้อมให้คำแนะนำคุณตลอดความซับซ้อนของเทคโนโลยี HDI PCB เพื่อให้มั่นใจถึงการบูรณาการที่ราบรื่นในโครงการของคุณ

เรายังมีบริการหลังการผลิต เช่น การทดสอบ การตรวจสอบ และการวิเคราะห์ความล้มเหลว เพื่อรักษามาตรฐานคุณภาพผลิตภัณฑ์สูงสุด ตัวเลือกการปรับแต่งและการสนับสนุนการพัฒนาต้นแบบมีให้เพื่อเร่งวงจรการพัฒนาผลิตภัณฑ์ของคุณ

ความมุ่งมั่นของเราในการสร้างความพึงพอใจให้กับลูกค้าสะท้อนให้เห็นในกระบวนการปรับปรุงอย่างต่อเนื่องและบริการที่ตอบสนอง ซึ่งช่วยให้คุณลดเวลาหยุดทำงานและเพิ่มประสิทธิภาพการทำงานด้วยโซลูชัน HDI PCB ของคุณ
