PCB ทองแดงหนา
>
|
| ชื่อแบรนด์ | Customized |
| ได้รับการรับรอง | ISO90001, TS16949, IS013485 |

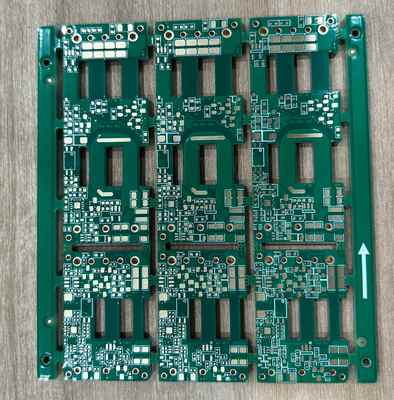

PCB ทองแดงหนา (แผงวงจรพิมพ์) เป็นแผงวงจรชนิดหนึ่งที่มีความหนาของทองแดงมากกว่า PCB มาตรฐานอย่างมาก
ความหนาของทองแดงที่เพิ่มขึ้นนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อรองรับการใช้งานกระแสไฟฟ้าสูงและให้การจัดการความร้อนที่เหนือกว่า
ลักษณะสำคัญและคำจำกัดความ
ความหนาของทองแดง: โดยทั่วไป PCB มาตรฐานมีความหนาของทองแดงตั้งแต่ 0.5 ถึง 3 ออนซ์ต่อตารางฟุต (oz/ft²) PCB ทองแดงหนาถูกกำหนดให้มีความหนาของทองแดง 3 oz/ft² หรือมากกว่าบนชั้นในและ/หรือชั้นนอกในบางกรณี PCB "ทองแดงหนาพิเศษ" อาจมีน้ำหนักทองแดงเกิน 20oz/ft².
การวัด:น้ำหนักทองแดงวัดเป็นออนซ์ต่อตารางฟุต (oz/ft2) ซึ่งแสดงถึงน้ำหนักของทองแดงที่จะครอบคลุมหนึ่งตารางฟุตของบอร์ด ค่าออนซ์ที่สูงกว่าสอดคล้องกับชั้นทองแดงที่หนากว่า
ลักษณะเฉพาะของร่องรอย:ชั้นทองแดงที่หนากว่าช่วยให้มีร่องรอยที่กว้างและสูงขึ้น ซึ่งช่วยลดความต้านทานไฟฟ้า สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับการใช้งานที่ต้องใช้กระแสไฟฟ้าสูงโดยไม่ก่อให้เกิดความร้อนมากเกินไป
| การทดสอบมาตรฐาน | IPC Class 2 |
| ชั้น | 8 ชั้น |
| ช่องว่างบรรทัดขั้นต่ำ | 0.2 มม. |
| เทคโนโลยีการประมวลผล | การเสียบเรซิน + ชุบ |
| ขนาดรูขั้นต่ำ | 0.2MM |
| สีมาสก์ประสาน | เขียว, แดง, น้ำเงิน, ดำ, ขาว |
| วัสดุ | FR4 TG150 |
| แพ็คเกจ | แพ็คเกจสูญญากาศ |
| ความหนาของทองแดง | 3oz-5oz |
PCB ทองแดงหนาจำเป็นสำหรับการใช้งานที่ใช้พลังงานสูงและมีความน่าเชื่อถือสูงหลากหลายประเภท รวมถึง:
อุปกรณ์อิเล็กทรอนิกส์กำลัง:แหล่งจ่ายไฟ, อินเวอร์เตอร์ และคอนเวอร์เตอร์
ยานยนต์และยานยนต์ไฟฟ้า (EV):ระบบจัดการแบตเตอรี่ (BMS), ตัวควบคุมมอเตอร์ และระบบชาร์จ
พลังงานหมุนเวียน:อินเวอร์เตอร์พลังงานแสงอาทิตย์และตัวควบคุมกังหันลม
อุปกรณ์อุตสาหกรรม:ไดรฟ์มอเตอร์, เครื่องเชื่อม และหุ่นยนต์
การทหารและการบินและอวกาศ:ระบบเรดาร์, หน่วยจ่ายไฟ และอุปกรณ์สื่อสารที่ความน่าเชื่อถือในสภาวะสุดขีดเป็นสิ่งสำคัญ
หม้อแปลงไฟฟ้าแบบ Planar:PCB ทองแดงหนาใช้เพื่อสร้างหม้อแปลงไฟฟ้าแบบ Planar ที่มีความหนาแน่นพลังงานสูงโดยตรงบนบอร์ด
การสนับสนุนด้านเทคนิคและบริการผลิตภัณฑ์ของเราสำหรับ PCB ทองแดงหนาประกอบด้วย:
- ทีมสนับสนุนด้านเทคนิคโดยเฉพาะเพื่อช่วยเหลือเกี่ยวกับข้อสงสัยหรือปัญหาเกี่ยวกับผลิตภัณฑ์
- เอกสารและแหล่งข้อมูลที่ครอบคลุมเพื่อการอ้างอิงและการแก้ไขปัญหาได้ง่าย
- บริการในสถานที่สำหรับการติดตั้ง การบำรุงรักษา และการสนับสนุนตามต้องการ
- ตัวเลือกการปรับแต่งที่มีให้เพื่อตอบสนองความต้องการของโครงการเฉพาะ
