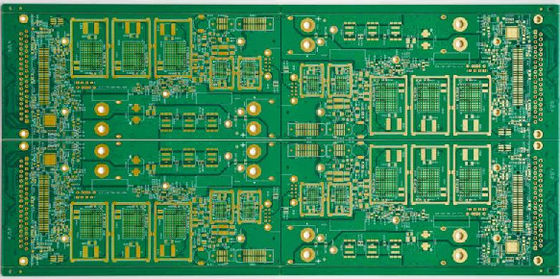

บอร์ดวงจรพิมพ์ความหนาแน่นสูงเชื่อมต่อกับ FR4 TG150 BGA สําหรับการใช้งานอุตสาหกรรม PCB Prototype Type

คําอธิบายสินค้า:

HDI PCB (High Density Interconnect Printed Circuit Board) เป็นเทคโนโลยีที่มีความทันสมัย ที่ให้ผลงานและความน่าเชื่อถืออย่างยอดเยี่ยม สําหรับการใช้งานด้านอิเล็กทรอนิกส์ที่หลากหลายมีขนาดพื้นฐานสูงสุด 24 ′′x32 ′′, PCB นี้ถูกออกแบบมาเพื่อตอบสนองความต้องการของการออกแบบวงจรที่ซับซ้อนและความหนาแน่นสูง

หนึ่งในลักษณะสําคัญของ PCB HDI คือการสร้างแบบเจาะด้วยเลเซอร์ ซึ่งทําให้การสร้างรูปแบบวงจรที่ละเอียดและซับซ้อนได้อย่างแม่นยํากระบวนการผลิตที่ทันสมัยนี้ทําให้สามารถสร้างส่วนประกอบและไมโครเวียที่บรรจุแน่นผลลัพธ์เป็นแผ่นวงจรที่คอมพัคต์และมีประสิทธิภาพมากขึ้น

ในส่วนของรายละเอียด PCB HDI มีความสามารถที่น่าประทับใจ สะพานหน้ากากผสมผสมขั้นต่ํา 0.08 มิลลิเมตรการเพิ่มความน่าเชื่อถือของคณะกรรมการนอกจากนี้ ระยะเส้นขั้นต่ํา 0.075 มิลลิเมตร ทําให้เส้นเส้นละเอียดสามารถนําไปทางได้อย่างแม่นยํา โดยรองรับการส่งสัญญาณความเร็วสูง

สําหรับวัสดุพื้นฐาน PCB HDI สามารถผลิตได้โดยใช้ตัวเลือกต่างๆ รวมถึง FR4, ROGERS, อลูมิเนียม, TG สูงและ TG กลางความยืดหยุ่นในการเลือกวัสดุพื้นฐานนี้ทําให้สามารถปรับแต่งตามความต้องการการใช้งานเฉพาะเจาะจง, รับประกันผลงานที่ดีที่สุดในสภาพแวดล้อมการทํางานที่หลากหลาย

ด้วยความหนาของทองแดง 1 ออนซ์, PCB HDI ให้การนําไฟที่ดีและการทํางานความร้อน,ทําให้มันเหมาะสําหรับการใช้งานที่ความสมบูรณ์แบบของสัญญาณที่น่าเชื่อถือและการระบายความร้อนเป็นสิ่งสําคัญชั้นทองแดงให้พื้นฐานที่แข็งแกร่งสําหรับการติดตั้งส่วนประกอบและรับประกันผลงานไฟฟ้าที่สม่ําเสมอในทุกส่วน

โดยสรุป PCB HDI เป็นทางออกที่ทันสมัยสําหรับการออกแบบอิเล็กทรอนิกส์ที่ต้องการความแม่นยํา ความน่าเชื่อถือ และผลงานสูงความสามารถในการเชื่อมต่อความหนาแน่นสูง, และระยะเส้นละเอียดทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานที่ข้อจํากัดพื้นที่และความสมบูรณ์แบบของสัญญาณเป็นสิ่งสําคัญ

การใช้งาน:

HDI PCB (High Density Interconnect Printed Circuit Board) เป็นผลิตภัณฑ์ที่มีความหลากหลายที่พบการใช้งานในหลายฉาก เนื่องจากลักษณะและความสามารถที่ก้าวหน้าผลิตในจีน, ผลิตภัณฑ์นี้มีคุณภาพและความน่าเชื่อถือสูง ทําให้มันเหมาะสําหรับอุตสาหกรรมและการใช้งานที่หลากหลาย

หนึ่งในลักษณะสําคัญของ PCB HDI คือตัวเลือกวัสดุพื้นฐานของมัน, รวมถึง FR4, ROGERS, อลูมิเนียม, TG สูง การเลือกที่หลากหลายนี้ทําให้สามารถปรับแต่งตามความต้องการของโครงการเฉพาะ,การประกันผลงานที่ดีที่สุดในสภาพแวดล้อมที่แตกต่างกัน

ด้วยช่องเส้นขั้นต่ํา 0.075 มิลลิเมตร และความหนาของทองแดง 1OZ PCB HDI ให้การนําไฟที่ดีและความสมบูรณ์แบบสัญญาณทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการความแม่นยําและประสิทธิภาพสูงการควบคุมอุปสรรค ± 10% เพิ่มความน่าเชื่อถือของผลิตภัณฑ์เพิ่มเติม, รับประกันผลประกอบการที่ตรงกันข้ามการวางแผนวงจรต่าง ๆ.

นอกจากนี้ หน้ากากผสมผสมสีเขียวยังให้ความคุ้มกันและกันความร้อนให้กับ PCB โดยปกป้องมันจากปัจจัยสิ่งแวดล้อมและรับประกันความทนทานในระยะยาว

การออกแบบการเชื่อมต่อหลายชั้นของ HDI PCB ทําให้มันเหมาะสําหรับระบบอิเล็กทรอนิกส์ที่ซับซ้อนที่ต้องการการเคลื่อนที่ความหนาแน่นสูงและการวางแผนที่คอมแพคต์ความสามารถในการทํางานสูงของมันทําให้มันเหมาะสําหรับการใช้ในอิเล็กทรอนิกส์ที่ทันสมัย เช่นสมาร์ทโฟน, แท็บเล็ต, อุปกรณ์การแพทย์ และอุปกรณ์อากาศ

ไม่ว่าจะเป็นในด้านโทรคมนาคม อิเล็กทรอนิกส์ผู้บริโภค รถยนต์ หรืออุตสาหกรรมความหลากหลายของมัน, ความน่าเชื่อถือและผลงานสูงทําให้มันเป็นทางเลือกที่นิยมสําหรับผู้ผลิตที่ต้องการที่จะผลักดันขอบเขตของเทคโนโลยี
