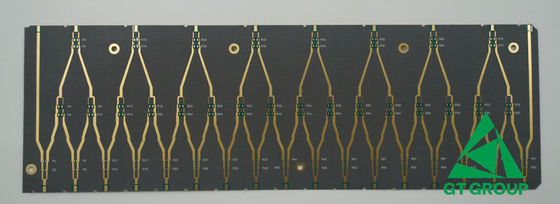

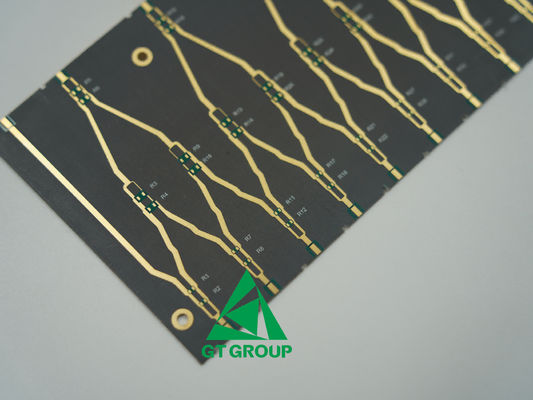

พีซีบีความถี่สูงต้นแบบ 2 ชั้น ด้วย FR4 BM255 0.51 มิลลิเมตร สีเขียว Soldmermask

ปริมาตรสินค้า:

PCBs ความถี่สูงเป็นองค์ประกอบสําคัญในอิเล็กทรอนิกส์ที่ทันสมัย, ออกแบบเพื่อทํางานที่ความถี่โดยทั่วไปตั้งแต่ 500 MHz ถึงหลาย GHz และมากกว่านี่คือบางลักษณะสําคัญของ PCB ความถี่สูง:

1. คอนสแตนตรอัดไฟฟ้า (Dk) และปัจจัยการระบาย (Df): PCBs ความถี่สูงต้องการวัสดุที่มีค่าดิจิเล็คตริกคงที่ต่ําและคงที่ เพื่อลดความช้าในการกระจายสัญญาณให้น้อยที่สุดและรักษาการควบคุมอุปสรรคพวกเขายังต้องการปัจจัยการสูญเสียที่ต่ําเพื่อลดการสูญเสียสัญญาณ.

2. คอเปิเซนต์การขยายความร้อน (CTE): สําหรับ PCB ความถี่สูง การให้ CTE ของวัสดุต่าง ๆ เหมาะสมเป็นสิ่งสําคัญในการป้องกันความเครียดและความล้มเหลวที่อาจเกิดขึ้น โดยเฉพาะอย่างยิ่งในระหว่างวงจรความร้อน

3. ความสามารถในการนําความร้อน: วงจรความถี่สูงมักจะผลิตความร้อนที่สําคัญ ทําให้การจัดการความร้อนเป็นข้อพิจารณาที่สําคัญ วัสดุที่มีความสามารถในการนําความร้อนสูงช่วยระบายความร้อนจากองค์ประกอบที่ส่งผลกระทบต่อความน่าเชื่อถือของระบบทั่วไป และความสามารถในการจัดการพลังงาน.

4. การดูดซึมน้ํา: ทนของวัสดุที่จะดูดซึมความชื้นสามารถส่งผลต่อคุณสมบัติไฟฟ้าของมันอย่างสําคัญ โดยเฉพาะอย่างยิ่งที่ความถี่สูงวัสดุที่มีการดูดซึมความชื้นที่ต่ําถูกเลือกเพื่อรักษาความมั่นคงของมิติและความน่าเชื่อถือในระยะยาว

5. ความมั่นคงของมิติ: หมายถึงความสามารถของวัสดุในการรักษารูปร่างและขนาดของมันภายใต้สภาพแวดล้อมที่แตกต่างกัน, รับประกันผลงานไฟฟ้าที่คงที่และส่งผลต่อผลิตผลิต.

6. ความสมบูรณ์แบบของสัญญาณ: PCB ความถี่สูงถูกออกแบบมาเพื่อรักษาความสมบูรณ์ของสัญญาณที่ความถี่สูง, ลดการบิดเบือนและการสูญเสียสัญญาณให้น้อยที่สุดผลลัพธ์นี้เกิดขึ้นโดยการใช้วัสดุที่มีการสูญเสียไฟฟ้าแบบลดและการออกแบบอย่างละเอียด.

7. วัสดุที่มีการสูญเสียไฟฟ้าต่ํา: วัสดุเช่น Rogers และ PTFE (Teflon PCB) ใช้ใน HF PCB เนื่องจากปัจจัยการสูญเสียที่ต่ําและคงที่ไฟฟ้าต่ําของพวกเขา ซึ่งลดการสูญเสียสัญญาณและปรับปรุงผลงานของอุปกรณ์

8. การจัดการความร้อนอย่างมีประสิทธิภาพ: PCB HF ต้องทนความร้อน โดยใช้ช่องทางความร้อน ช่องระบายความร้อน และวัสดุพื้นฐานที่ดีกว่า เพื่อจัดการความร้อนอย่างมีประสิทธิภาพ และรับประกันผลงานที่ยั่งยืน

9. การควบคุมความคับค้าน: PCB ความถี่สูงมักมีร่องรอยอุปสรรคที่ควบคุมได้ และการสอดคล้องอุปสรรคที่แม่นยํา เพื่อให้การส่งสัญญาณเป็นทางเลือกที่ดีที่สุดและลดการสะท้อนให้น้อยที่สุด

10. การสร้างและการวางส่วนประกอบ: การวางแผนและเส้นทางของร่องรอย รวมถึงการวางส่วนประกอบเป็นยุทธศาสตร์ เป็นสิ่งสําคัญในการหลีกเลี่ยงการทําลายสัญญาณและการรบกวนส่วนประกอบที่ติดตั้งบนพื้นผิวมักจะใช้เพื่อลดความชักและความจุ.

11. การ ลง แผ่นดิน และ การ ป้องกัน: การใช้เทคนิคการติดพื้นที่ที่เหมาะสม เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และรักษาความมั่นคงของสัญญาณวงจร ความถี่ สูง มัก จะ ถูก ป้องกัน จาก การ สับสน จากภายนอก และ มี การ ออก แรงไฟฟ้า.

คุณสมบัติเหล่านี้ทําให้ PCB ความถี่สูงมีความจําเป็นสําหรับการใช้งานที่ต้องการการส่งและรับสัญญาณความถี่สูงอย่างมีประสิทธิภาพ เช่น ระบบสื่อสารไร้สายระบบเรดาร์, อุปกรณ์ไมโครเวฟ และวงจรดิจิตอลความเร็วสูง
