| Brand Name: | Customisation |
| MOQ: | 1PCS |
| ราคา: | สามารถต่อรองได้ |
| Payment Terms: | T / T การเจรจาต่อรอง |
คําอธิบายสินค้า:

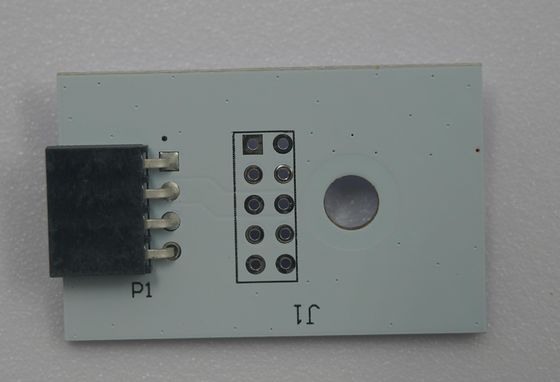

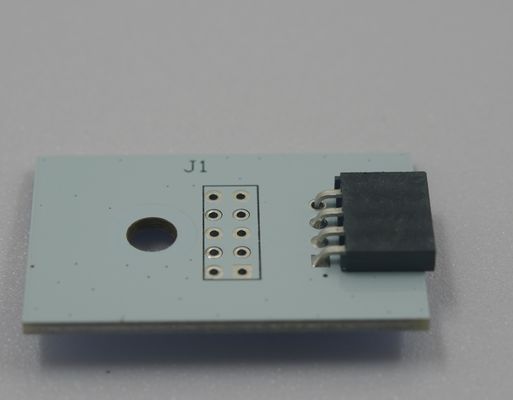

| ชื่อสินค้า | การประกอบวงจรพิมพ์ |
| ชั้น | 2 ชั้น |
| ความหนาของทองแดง | 1/1 OZ |
| ผ้าปัด/ผ้าปัด | ขาว/ดํา |
| ปลายผิว | LF HAL |
| บริการ | บริการครบถ้วน สร้าง PCB |
เทคโนโลยีการประกอบ:
การประกอบแผ่นวงจรพิมพ์เป็นขั้นตอนสําคัญในกระบวนการผลิต PCB ของอุปกรณ์อิเล็กทรอนิกส์.
เทคโนโลยีการติดตั้งพื้นผิว (SMT): ส่วนประกอบถูกติดตั้งตรงบนพื้นผิวของ PCB เทคโนโลยีนี้ทําให้มีส่วนประกอบที่เล็กกว่าและการวางแผน PCB ที่หนาแน่นกว่า
เทคโนโลยีผ่านรู (THT): องค์ประกอบที่มีสายไฟถูกใส่เข้าไปในรูใน PCB และผสมผสานในด้านตรงข้าม
อัตโนมัติการตรวจสอบทางแสง (AOI):ระบบ AOI ใช้กล้องและอัลกอริทึมในการประมวลผลภาพเพื่อตรวจสอบข้อต่อและส่วนประกอบของ solder เพื่อหาความบกพร่อง เช่น การไม่ตรงกัน, ส่วนประกอบที่หายไป, หรือสะพาน solder.
การตรวจฉายรังสี: เครื่องฉากเอ็กซ์ใช้ในการตรวจสอบสับสนต่อผสมผสม, ตรวจสอบช่องว่างในผสมผสม, และรับประกันความสมบูรณ์ขององค์ประกอบเช่นบอลกรีด arrays (BGAs).
การทดสอบในวงจร (ICT)ICT มีการทดสอบการเชื่อมต่อไฟฟ้าบน PCB โดยใช้ sonda การทดสอบ วิธีนี้ใช้ในการตรวจสอบความผิดพลาดเช่นวงจรเปิด, สั้น, และส่วนประกอบที่ไม่ถูกต้อง
การทดสอบเครื่องบิน: แทนที่จะใช้อุปกรณ์ทดสอบพิเศษ เครื่องทดสอบเครื่องบินมีเครื่องทดสอบเคลื่อนที่ที่สามารถปรับตัวเข้ากับการออกแบบ PCB ต่าง ๆ ทําให้เหมาะสําหรับการผลิตปริมาณน้อย
การทดสอบการทํางาน:ซึ่งเกี่ยวข้องกับการทดสอบ PCB ในขณะที่มันใช้งาน เพื่อให้แน่ใจว่ามันทํางานตามรายละเอียดการออกแบบกระบวนการและเทคโนโลยีเหล่านี้ รวมกันรับประกันคุณภาพและความน่าเชื่อถือของ PCB ในอุปกรณ์อิเล็กทรอนิกส์.
