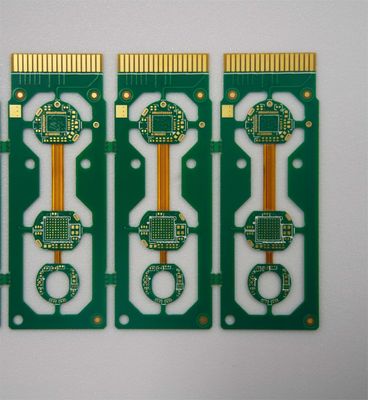

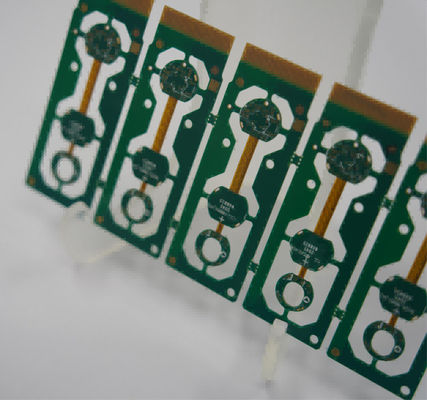

บอร์ดวงจรแบบดันแบบแข็ง FR4 และ Polymide พร้อมเครื่องเชื่อมนิ้วทองสําหรับการใช้งานของผู้บริโภค

บอร์ดวงจรพิมพ์แบบดัน (PCB) เป็นการแก้ไขบอร์ดวงจรที่ก้าวหน้าที่รวมความแข็งแรงของ PCB ปกติกับความยืดหยุ่นของวงจรยืดหยุ่นการออกแบบนี้ทําให้การรวมส่วนประกอบที่แข็งและยืดหยุ่นได้อย่างต่อเนื่องภายใน PCB เดียว, ทําให้การประกอบอิเล็กทรอนิกส์ที่คอมแพคต์และบูรณาการสูง

ลักษณะสําคัญ:

การออกแบบหลายชั้น: PCB Rigid-Flex ปกติมีสูงถึง 4 ชั้นหรือมากกว่านี้, ให้พื้นที่การเดินทางและความสามารถในการเชื่อมต่อกันมากมาย

โครงสร้างแข็ง-ยืดหยุ่น: บอร์ดประกอบด้วยส่วนแข็งและยืดหยุ่นทั้งคู่ โดยส่วนยืดหยุ่นจะทําให้ PCB สามารถบิด, นอนและสอดคล้องกับการวางแผนพื้นที่ที่ซับซ้อนขณะที่ส่วนที่แข็งแกร่งประกันความสมบูรณ์แบบโครงสร้างโดยรวม.

การเลือกวัสดุ: ส่วนยืดหยุ่นใช้วัสดุที่มีประสิทธิภาพสูงจาก DuPont ซึ่งมีคุณสมบัติทางกลที่ดีเยี่ยม ความน่าเชื่อถือ และความสามารถปรับตัวต่อสิ่งแวดล้อมส่วนแข็งถูกผลิตโดยใช้วัสดุ FR4 TG170ที่ให้คุณสมบัติทางอุณหภูมิและไฟฟ้าที่โดดเด่น

ความยืดหยุ่นด้านมิติ: การออกแบบแบบ Rigid-Flex ทําให้ PCB สามารถบิด, พับ, หรือมีรูปร่างที่จะเข้ากับพื้นที่ที่จํากัดหรือห่อที่ซับซ้อน, ทําให้มันเหมาะสําหรับการใช้งานที่หลากหลาย.

ความเชื่อมโยงระหว่างกัน: การเปลี่ยนที่เรียบร้อยระหว่างส่วน PCB ที่แข็งแรงและยืดหยุ่นทําให้การส่งสัญญาณและการกระจายพลังงานที่มีประสิทธิภาพในทั้งชุด PCB

ความน่าเชื่อถือ: การผสมผสานของวัสดุ Polymide และ FR4 TG170 รับประกันความทนทานของ PCB และการทํางานที่น่าเชื่อถือ แม้ในสภาพแวดล้อมการทํางานที่รุนแรง

การออกแบบที่หลากหลาย: การออกแบบ PCB Rigid-Flex หลายชั้นทําให้สามารถบูรณาการของอุปกรณ์ที่ติดอยู่บนพื้นผิว, เครื่องเชื่อม และโมดูลเฉพาะให้โอกาสในการออกแบบที่กว้างขวาง สําหรับระบบอิเล็กทรอนิกส์ที่ซับซ้อน.

การลดขนาดเล็ก: การสร้างแบบ Rigid-Flex ทําให้การวางแผนวงจรที่คอมแพคตและประหยัดพื้นที่สามารถส่งผลต่อการลดขนาดเล็กและการออกแบบเบาของอุปกรณ์อิเล็กทรอนิกส์

การใช้งานที่กว้างขวาง: PCB แบบแข็ง-ยืดหยุ่นได้รับการสนับสนุนอย่างกว้างขวางในอุตสาหกรรมต่างๆ รวมถึงอากาศยาน, การป้องกัน, การโทรคมนาคม, อิเล็กทรอนิกส์ทางการแพทย์ และอิเล็กทรอนิกส์ผู้บริโภค

โดยสรุป PCB Rigid-Flex ด้วยการออกแบบโครงสร้างที่นวัตกรรม วัสดุที่มีประสิทธิภาพสูง และความน่าเชื่อถืออย่างพิเศษ เป็นทางออกที่เหมาะสมสําหรับระบบอิเล็กทรอนิกส์ที่ซับซ้อน
