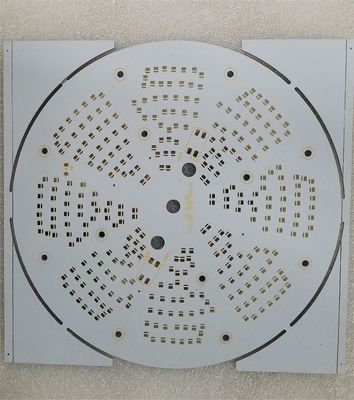

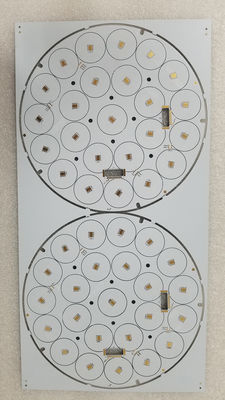

1L อลูมิเนียมบอร์ดวงจร 1OZ 1.6mm สีขาว Soldermask สําหรับสินค้า LED สมาร์ท

Lบอร์ดวงจรอลูมิเนียม ED หรือที่รู้จักกันในชื่อ LED PCBs หรือ LED MCPCBs (Metal Core Printed Circuit Boards) เป็นบอร์ดวงจรเฉพาะเจาะจงที่ออกแบบมาสําหรับการใช้งาน LEDพวกมันมีโครงสร้างพิเศษ ที่ทําให้การระบายความร้อนได้อย่างมีประสิทธิภาพซึ่งเป็นสิ่งสําคัญสําหรับผลงานและอายุยืนของ LED

ด้านล่างนี้คือบางด้านของเทคโนโลยีบอร์ดวงจรอลูมิเนียม LED:

หัวเหล็ก: PCBs แอลูมิเนียม LED มีแกนโลหะ, โดยทั่วไปทําจากอลูมิเนียมหรือทองแดง, แทนของวัสดุไฟเบอร์กลาส FR4 แบบดั้งเดิมที่ใช้ใน PCBs มาตรฐาน.พื้นแท้โลหะที่ให้การนําความร้อนที่ดีที่สุดเพื่อระบายความร้อนที่เกิดจาก LED.

การระบายความร้อน: ไลด์ผลิตความร้อนระหว่างการทํางาน และความร้อนที่เกินจะทําให้ผลงานและอายุการใช้งานของมันเสื่อมลงPCBs อลูมิเนียม LED ได้ถูกออกแบบมาเพื่อส่งความร้อนออกไปจากส่วนประกอบ LED อย่างมีประสิทธิภาพและกระจายมันไปทั่วแกนโลหะซึ่งช่วยให้ไฟ LED ติดเย็นและให้การทํางานที่ดีที่สุด

ความสามารถในการนําความร้อน: อลูมิเนียมและทองแดงถูกใช้ทั่วไปใน PCB อลูมิเนียม LED มีความสามารถในการนําความร้อนสูง คุณสมบัตินี้ทําให้การถ่ายทอดความร้อนที่ประสิทธิภาพจากชิป LED ไปยังแกนโลหะการป้องกันการอุ่นเกิน และการรับประกันการทํางานของ LED ภายในช่วงอุณหภูมิที่กําหนด.

ชั้นแบบดียิเลคทริก: PCB อลูมิเนียม LED มีชั้นแบบดียิเลคทริกธ อร์ epoxy, โดยทั่วไปทําจากวัสดุที่นําไฟฟ้าได้ แต่กันไฟฟ้าป้องกันการตัดสายสั้น และรับประกันการทํางานของวงจรอย่างถูกต้อง.

การติดตั้งไฟ LED: PCB อลูมิเนียม LED ถูกออกแบบด้วยรูปแบบเฉพาะของรอยทองแดงเพื่ออํานวยความสะดวกในการติดตั้งไฟ LED โดยตรงบนพื้นผิวของแผ่นชิป LED โดยทั่วไปถูกผสมด้วยการใช้สารติดต่อทางความร้อนกับพัดทองแดงบน PCB.

การปรับปรุง: PCB อลูมิเนียม LED สามารถปรับปรุงได้เพื่อตอบสนองความต้องการเฉพาะเจาะจงของการใช้งาน LED จํานวนและการจัดวางของพัดทองแดง, ขนาดและรูปร่างของบอร์ด,และความสามารถในการนําไฟของแกนโลหะทั้งหมดสามารถปรับแต่งเพื่อให้เหมาะสมกับการออกแบบ LED และความต้องการการจัดการความร้อนเฉพาะ.

บอร์ดวงจรอลูมิเนียม LED ถูกใช้อย่างแพร่หลายในการใช้งานไฟ LED หลายประเภท เช่น ไฟรถยนต์ ไฟถนน ไฟสถาปัตยกรรม และโมดูล LED พลังงานสูงโดยการระบายความร้อนอย่างมีประสิทธิภาพ, พีซีบีอลีดีอัลลูมิเนียมช่วยรักษาผลงานของ LED, ปรับปรุงความน่าเชื่อถือ และขยายอายุการใช้งานของระบบแสง LED
