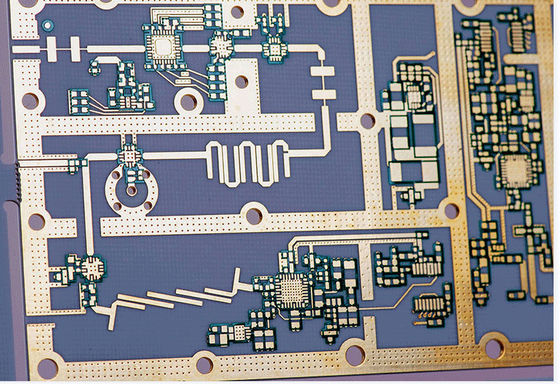

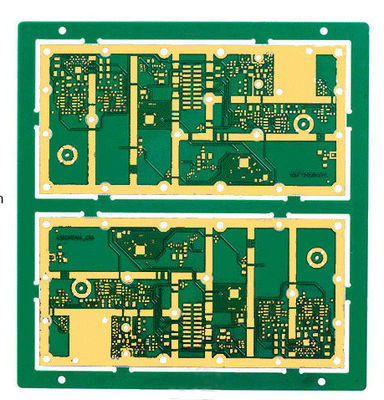

4 แผ่นทองแดง PCB กระชับสูง TG FR4 EING PCB ด้วยเหรียญทองแดงสําหรับโทรคมนาคม

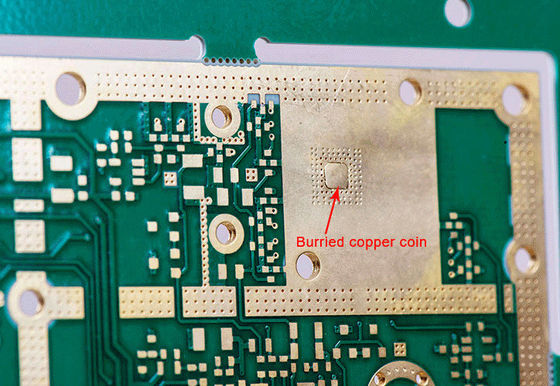

ทองแดงฝัง" ในเทคโนโลยี PCB (พิมพ์แผ่นวงจร)

"ทองแดงฝัง" หมายถึงการจัดเรียงชั้นทองแดงชนิดเฉพาะเจาะจงภายใน PCB

ในการผลิต PCB ชั้นทองแดงมักจะใช้ในการนําสัญญาณไฟฟ้าและให้ความเชื่อมต่อระหว่างองค์ประกอบPCB แบบสแตนด์คัพ ประกอบด้วยชั้นทองแดงและวัสดุประกอบกันที่สลับกัน, เช่น ยี่ห้อไฟเบอร์กลาส

ในกรณีของทองแดงที่ฝังไว้, หนึ่งหรือหลายชั้นทองแดงเพิ่มเติมถูกเพิ่มขึ้นระหว่างชั้นทองแดงมาตรฐานผิวทองแดงเสริมเหล่านี้ถูกฝังในวงจร pcb stackup และไม่ได้ถูกเปิดเผยบนชั้นภายนอก.

ชั้นทองแดงที่ฝังไว้สามารถใช้ได้ในหลายจุด เช่น การกระจายพลังงาน เครื่องบินบนพื้นดิน หรือการส่งสัญญาณผู้ออกแบบ PCB สามารถควบคุมอิเมพานซ์ได้ดีขึ้น, ลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และปรับปรุงความสมบูรณ์ของสัญญาณ

ชั้นทองแดงที่ฝังอยู่มักถูกสร้างขึ้นระหว่างกระบวนการผลิตบอร์ด pcb โดยการผสมผสานแผ่นทองแดงหลายแผ่นพร้อมกับชั้นกันหนาวระหว่างชั้น ทองแดง ถูก ตัด และ จัด รูป เพื่อ สร้าง เส้น เส้นวงจร และ การ เชื่อมโยง ที่ ต้องการ.

มันน่าสังเกตว่าการนําชั้นทองแดงที่ฝังไว้ใช้งาน จะเพิ่มความซับซ้อนและค่าใช้จ่ายต่อกระบวนการผลิต PCBมันถูกใช้ทั่วไปในการออกแบบ PCB ที่มีความต้องการเฉพาะเจาะจงสําหรับสัญญาณความเร็วสูง, อุปสรรคที่ควบคุม หรือข้อพิจารณา EMI
