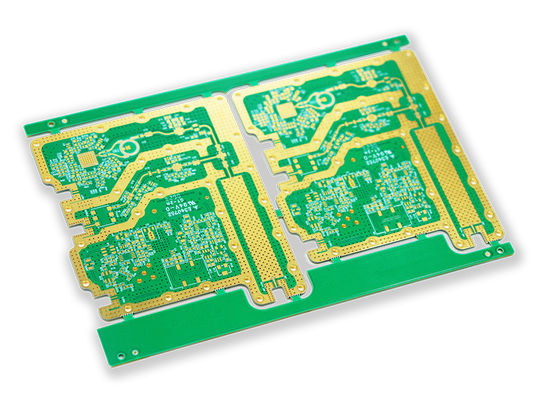

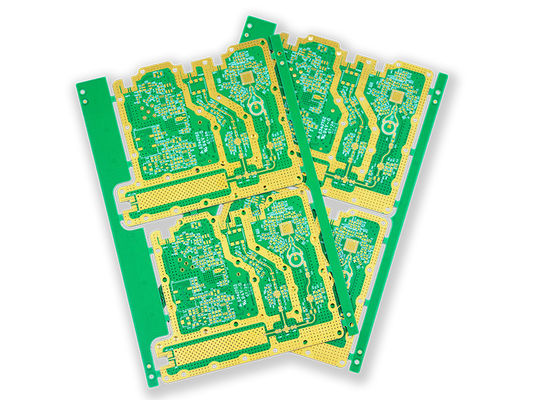

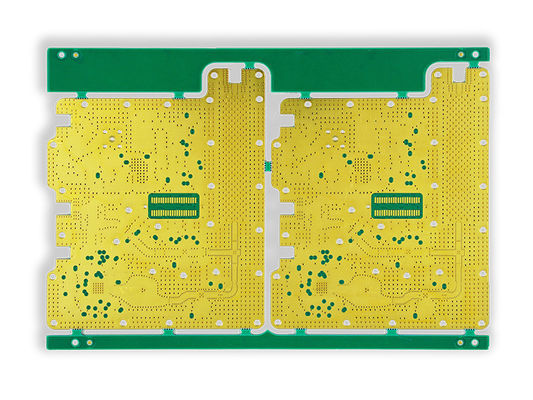

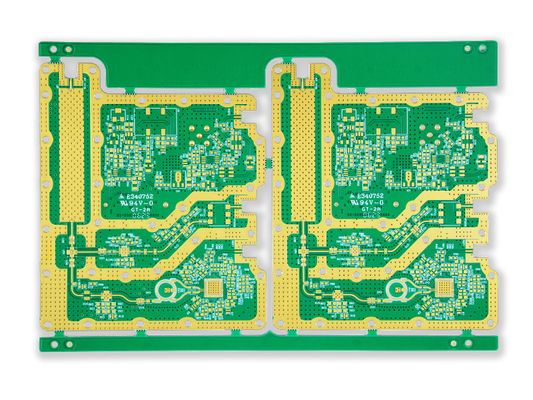

6L_1.55mm_RO4003C+KB6160A 0.25mm ENIG 104.53*154.55mm
เทคโนโลยี HDI PCB ได้ปฏิวัติอุตสาหกรรมแผงวงจรพิมพ์High-Density Interconnect (HDI) PCBs ได้รับการออกแบบมาเพื่อให้ประสิทธิภาพในระดับที่สูงขึ้นในขณะที่ยังคงประหยัดต้นทุนด้วยการใช้เทคนิคการออกแบบขั้นสูงและวัสดุที่เป็นนวัตกรรม HDI PCB จึงสามารถให้ประสิทธิภาพทางไฟฟ้าที่เหนือกว่า ความสมบูรณ์ของสัญญาณในระดับที่สูงขึ้น และการจัดการความร้อนที่ดีขึ้นด้วยเหตุนี้ จึงมีการใช้มากขึ้นในแอปพลิเคชันที่หลากหลาย ตั้งแต่อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคไปจนถึงระบบอัตโนมัติทางอุตสาหกรรม
จำนวนเลเยอร์: | 6 |
ความหนาของทองแดง: | 1/0.5/0.5/0.5/0.5/1 ออนซ์ |
ความหนาของบอร์ด: | 1.55 มม.+/-10% |
ขนาดรูขั้นต่ำ: | 0.25มม |
อัตราส่วนภาพ: | 6.2:1 |
การชุบขอบบอร์ด: | เลขที่ |
วัสดุ: | RO4003C+KB6160A |
การรักษาพื้นผิว: | ENIG |
ประวัติโดยย่อ: | 104.53*154.55มม |
