บริษัท โกลเด้น ทริยองเกิล จํากัดการผลิต PCB ใน PCB รวดเร็ว, PCB การผลิตจํานวนมากและ PCB ประกอบการ, มันสามารถสนับสนุนการผสมผสานสูงและการผลิตปริมาณต่ําที่ตั้งอยู่ในเชนเจนจีน. คุณจะพบข้อมูลที่เกี่ยวข้องกับวัสดุเฉพาะเจาะจงและเทคโนโลยี PCB หรือประเภทสินค้าที่เราผลิตและสนับสนุนในขณะนี้รวมถึงความอดทนบางส่วนที่เราสามารถบรรลุได้. บนแผ่นวงจรพิมพ์ที่แข็งแรง ซึ่งถูกสร้างขึ้นด้วยวัสดุชั้นนํา และกระบวนการผลิตที่ทันสมัย เพื่อให้มีความมั่นคงทางกลที่ดีที่สุด และความทนทานต่อความร้อนและความสามารถในการนําไฟฟ้าได้ดีสําหรับอุปกรณ์ที่ต้องการความแข็งแรงทางโครงสร้างและความน่าเชื่อถือในระยะยาว. ความสามารถ PCB มาตรฐาน: คําอธิบาย ความสามารถ จํานวนชั้น 1-30L (HDI:1+n+1; 2+n+2,Anylayer HDI) ความหนาของแผ่น 0.2 มิลลิเมตร - -5.0 มิลลิเมตร น้ําหนักทองแดง ภายใน: 6oz, นอก: 4oz วัสดุ FR4 (คิงบอร์ด, เชียงราย, ITEQ, PTFE, ROGERS, ARLON, ISOLA, TACONIC, NELCO) โครงการพานฐานโลหะ ((อะลูมิเนียม, ฐานทองแดง) CEM-1,CEM-2 อลูมิเนียม+FR4,PTFE+FR4,โรเจอร์+FR4 การบํารุงผิว HASL, HASL ไม่นํา, OSP, ENIG ((1u8u8), ทองคําแข็ง plated ถึง 50u9, เงินดําน้ํา, ทองแดงดําน้ํา, คาร์บอนหมึก LF HASL ((+นิ้วทอง), Immersion Gold +นิ้วทอง ((ทองแข็ง), OSP +นิ้วทอง(ทองแข็ง), Immersion Tin +นิ้วทอง(ทองแข็ง) (ไม่ใช่สองผิวที่แตกต่างกัน) ขนาดสินค้าเสร็จ ขั้นต่ํา: 5 * 5 มิลลิเมตร, สูงสุด: 1500 * 500 มิลลิเมตร ขั้นต่ําพื้นที่ของหลุมเจาะไปยังตัวนํา 0.15mm ((•อิเล็กทรอนิกส์ผู้บริโภค (สมาร์ทโฟน, โน๊ตพ็อต, ทีวี, เครื่องสวมใส่)•อัตโนมัติอุตสาหกรรม (เครื่องควบคุม, เซนเซอร์, พลังงานไฟฟ้า)•อิเล็กทรอนิกส์รถยนต์ (ระบบสารสนเทศ, โมดูล ADAS, การควบคุมเครื่องยนต์)•อุปกรณ์การแพทย์ (อุปกรณ์การวินิจฉัย อุปกรณ์การรักษาสุขภาพพกพา)•โทรคมนาคม (รูเตอร์, สวิตช์, สถานีฐาน)•การบินและอวกาศและการป้องกัน (เครื่องบิน, อุปกรณ์การสื่อสารทางทหาร)

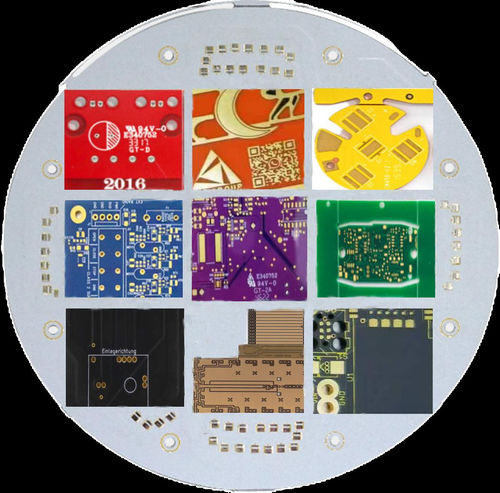

กรุ๊ปสามเหลี่ยมทอง จํากัดสามารถให้บริการด้านล่างสีหน้ากาก solder ที่แตกต่างกันสําหรับ PCB ให้กับลูกค้าของเรา เขียว น้ําเงิน ขาว แดง ดํา เหลือง Oสีม่วง สีน้ําตาล สีเทา สีโปร่ง และอื่นๆ   ลูกค้าสามารถใช้สี soldermask ที่พวกเขาชอบบนสินค้าของพวกเขา

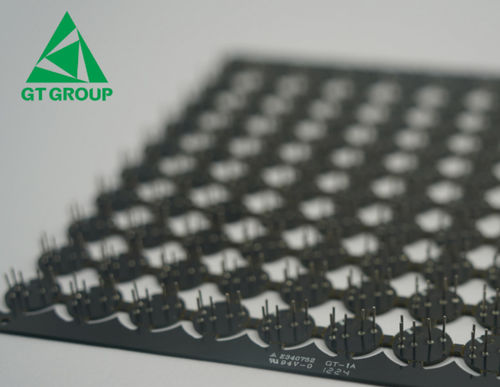

จีทียังคงให้บริการพวงจรพิมพ์กับลูกค้าของเรา ที่ตั้งอยู่ในฝั่งตะวันตกการเคลือบทองแดงแข็ง 17รางวัลและการควบคุมเส้นทางความลึกในบอร์ด ฯ มากกว่า 2 ปี ในบางครั้ง ในงานประชุมทางเทคโนโลยีวีดีโออย่างเป็นทางการ กับลูกค้า GT แสดงลูกค้าที่มีอีกชนิดที่แตกต่างกันของตัวอย่างกับ Pin การใส่บนบอร์ด PCB ซึ่งนํา GT โอกาสใหม่และการสั่งซื้อลําดับ ---สตางค์ที่ประกอบอยู่ด้านล่าง!
